家里攝像頭用著用著就自動重啟，有時一天幾十次？別急著砸，它可能沒壞，只是“心臟”出了點年齡問題。
圖片來源：網絡
最近，我們接到一個“病人”——一批安裝了兩三個月的攝像頭。
家屬（工程師）主訴： 病人行為異常，會毫無征兆地突然昏迷（死機），然后自己醒來（重啟）。有時一天發作幾十次，有時幾天才一次。天冷的時候，發作更頻繁些。
初步體檢： 給病人做個“桑拿”（整體烘烤），或者換掉體內一個叫 C99 的“小器官”（電容），它就能暫時恢復正常。
這奇怪的癥狀，把問診指向了設備的“心血管系統”——電源電路...
一場細致的“全身檢查”開始了
一、 精準診斷：找到不穩定的“血壓”
工程師們決定對病人和健康個體進行對照檢查。
1. 首先，做了基礎排查

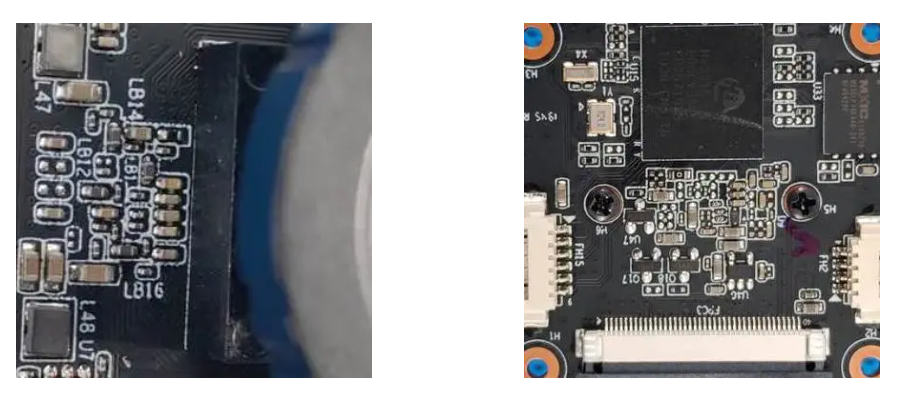

外觀檢查： 皮膚完好，沒有外傷。
樣品外觀目檢
圖片來源：實驗室數據

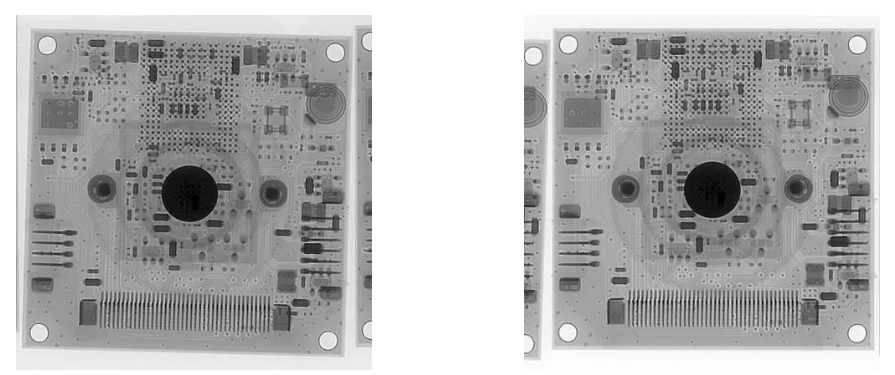

X光掃描： 骨骼清奇，內部結構完好，沒有發現明顯異常。
失效樣品X-ray透視照片
圖片來源：實驗室數據
MTT
? 初步診斷
排除外力損傷，問題可能出在內部機能上。
2. 然后，監測核心生命體征
懷疑是“大腦記憶區”（DDR）供血不穩。于是，用精密儀器監測了通往該區域的“主動脈血壓”——電源紋波。

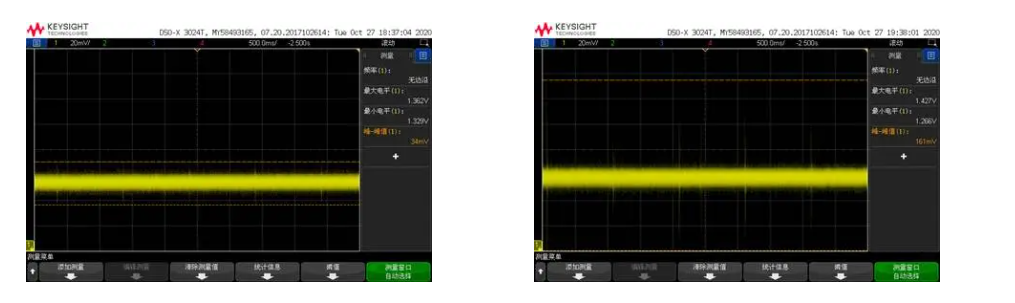

檢查報告對比：
健康個體：血壓（紋波）穩定在 34 mV 左右，狀態平穩。
故障病人：在昏迷前，血壓（紋波）劇烈波動，飆升到 >100 mV（嚴重超標！）。
正常數值（左）vs 故障數值（右）
圖片來源：實驗室數據
MTT
?? 初步確診
血壓（紋波）過高，導致大腦（DDR）供血不足，引發頻繁昏迷（死機重啟）。
二、 深入探查：揪出拉高“血壓”的元兇
為什么血壓會高？進一步檢查發現，負責穩定血壓的“血管彈性”（濾波電容容量）變差了。

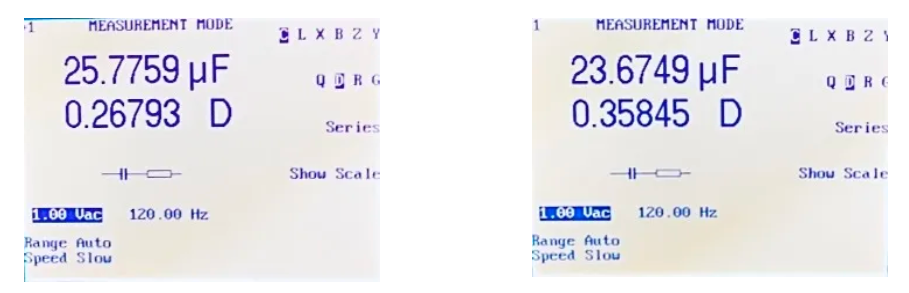

化驗單顯示：
健康個體的濾波總容量約 25.7 μF。
故障病人的濾波總容量下降到約 23.6 μF。
正常數值（左）vs 故障數值（右）
圖片來源：實驗室數據
MTT
?? 病情分析
正是這個關鍵部件的性能衰退，導致其穩定電壓的能力下降，最終造成了“高血壓”（紋波過大）。
三、 病理分析：原來是正常的“器官衰老”
現在，焦點集中到了那個叫 C99 的“小器官”——一顆 22μF的濾波電容 上。是它先天不足，還是后天失調？
為了弄清原因，我們進行了一系列“病理實驗”:
器官移植： 將健康個體的同款電容換到病人身上，病人癥狀消失。
圖片來源：實驗室數據
器官切除： 將健康個體的該電容移除，健康個體也開始出現相同癥狀。
圖片來源：實驗室數據
實驗結果證實： 就是這個電容的容量下降，直接導致了疾病。
那么，容量為什么會下降呢？我們對它進行了“病理切片”和“成分分析”。
樣品上C99電容切片SEM形貌和EDS成分分析（Pt為制樣噴涂）
圖片來源：實驗室數據
MTT
?? 最終病理報告：
? 診斷名稱： MLCC（多層陶瓷電容）正常老化
? 病變部位： C99電容的介質材料（成分為鈦酸鋇）
? 發病機制：
您可以把它想象成人的皮膚膠原蛋白流失。
這種電容內部的微觀結構（電疇），會隨著時間推移自然地被“固定”（釘扎效應），導致其儲存電荷的能力（容量）不可逆地緩慢下降。
加熱（如焊接、烘烤） 相當于做了一次“熱瑪吉”，能暫時激活它，讓容量恢復。但一旦冷卻，老化過程又會重新開始。
這就完美解釋了： 為什么給電路板烘烤或更換新電容后，故障會暫時消失——因為你只是暫時逆轉了它的“衰老”時鐘。
四、 治療建議與健康提醒
病因找到了，它不是“惡性腫瘤”（致命缺陷），而是像“骨質增生”一樣的自然老化規律。因此，治療方案不是“治病”，而是“養生”。
MTT
??【處方箋】
? 藥名： 設計裕量
? 用法： 在設計電路時，為關鍵濾波電容的容量預留充足的富裕空間。
? 功效： 確保即使在產品整個生命周期內，電容正常衰老后，其剩余能力也足以穩定系統“血壓”。
?? 給工程師的“健康指南”
? 正視衰老： 必須認識到 MLCC老化 是物理規律，選型和設計時就要把它考慮進去。
? 定期體檢： 對涉及 DDR供電 等關鍵電源電路，要進行嚴格的長期波形監測。
? 增強體質： 在預算和空間允許下，選用容量更大或抗老化性能更好的 濾波電容 。
所以，當你身邊的電子產品出現一些“年久失修”的古怪癥狀時，別總覺得是它壞了。
它可能只是，老了...
圖片來源：網絡
『 你的產品有過什么讓你哭笑不得的“老年病”嗎？評論區聊聊！』
本診斷報告基于失效分析案例撰寫，旨在科普電子知識。具體病情請咨詢專業工程師。
